حداکثر وزن 3500 کیلوگرم سیستم قفسه سازی خودکار پالت AS-RS با ستون دوگانه
| محل منبع | چین |
|---|---|
| نام تجاری | CLX |
| گواهی | N/A |
| شماره مدل | CLX-HLoad-3500-2C |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $50000-100000 |
| جزئیات بسته بندی | صادرات بسته مورد استاندارد تخته سه لا. |
| زمان تحویل | 30-40 روز |
| شرایط پرداخت | T/T، L/C، D/A، D/P، OA، Western Union، MoneyGram |
| قابلیت ارائه | 30 عدد در ماه، 400 عدد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع استاکر | بسته بندی شده استیک سنگین وظیفه با 2 ستون | ظرفیت بارگذاری نامی ((kg) | 3500 |
|---|---|---|---|
| ارتفاع کل قفسه ها (ملی متر) | سفارشی | ارتفاع کل تجهیزات | سفارشی |
| نوع محموله | پالت، رول، کارتن چوبی | ابعاد بار | طبق خواسته ی خریدار سفارشی |
| فاصله حرکت افقی | طبق خواسته ی خریدار سفارشی | نوع محرک حرکت افقی | درایو فرکانس متغیر (VFD) |
| حرکت افقی روش ترمز | کنترل کنورتر فرکانس و ترمز الکترومغناطیسی | حرکت افقی ((محور X) حالت موقعیت | موقعیت یابی لیزری |
| حرکت افقی ((محور X) دقت موقعیت دهی ((ملی متر) | ± 5 | سرعت حرکت افقی | تنظیم شده در 0-160m/min |
| شتاب حرکت افقی | تنظیم شده در 0-0.5m/s2 | حالت بلند کردن و پایین آوردن | محرک های کاهش دهنده و کشش طناب فولاد |
| روش بالا بردن و پایین آوردن | کنترل کنورتر فرکانس و ترمز الکترومغناطیسی | حالت ارتفاع و پایین آوردن (محور Y) | کد نوار یا موقعیت کد QR |
| ارتفاع و پایین آوردن (محور Y) دقت موقعیت دهی ((ملی متر) | ± 5 | سرعت بالا بردن و پایین آوردن (محور Y) | تنظیم می شود در 0-60m/min |
| سرعت بالا بردن و پایین آوردن (محور Y) | تنظیم شده در 0-0.5m/s2 | دستگاه تشخیص بار 1 | تشخیص سنسور فوتو الکتریکی |
| دستگاه تشخیص بار 2 | محدودیت مکانیکی و الکتریکی | نوع چنگال بار | چنگال ساده و بدون لرزش، سفارشی تک / دو چنگال |
| حالت موقعیت دادن فورک بار | سوئیچ ها و انکودرهای نزدیکی | دقت موقعیت گیری گیره بار در محور Z ((ملی متر)) | ± 5 |
| سرعت تمدید فورت کارگو | 40 متر در دقیقه | زمان دوچرخه سواری کارگو فورک (Sec) | حدود 10 ثانیه |
| دستگاه ضد لغزش بار | آره | ||
| برجسته کردن | 3500kg سیستم قفسه اتوماتیک پالت,سیستم استاکر خودکار ASRS,سیستم دو ستون خودکار قفسه های پالت,ASRS Stacker Automatic Racking System,Double Column Automated Pallet Racking System |
||
توضیحات محصول

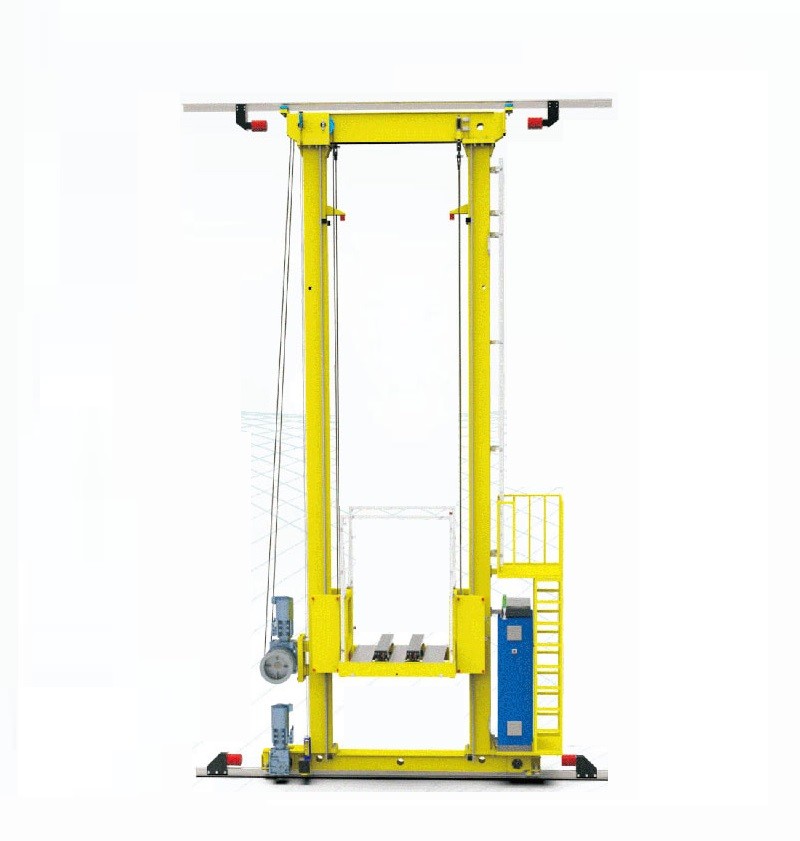

AS-RS Stacker با ستون دوگانه برای حداکثر 3500kg سیستم قفسه خودکار پالت استاندارد اروپایی
| نه | توضیحات | مشخصات | ||
| 1 | نوع ((یک ستون یا دو ستون) | سفارشی | ||
| 2 | ظرفیت بار نامی ((kg) | ۳۵۰۰ کیلو | ||
| 3 | ارتفاع کل قفسه ها (ملی متر) | سفارشی | ||
| 4 | ارتفاع کل تجهیزات-از جمله ریل های بالا و براکت ها ((ملی متر)) | سفارشی | ||
| 5 | سطح بالای نور بالا ((ملی متر) | سفارشی | ||
| 6 | ابعاد محموله ((L*W*H)) ((ملی متر)) | سفارشی | ||
| 7 | ظرفیت بارگذاری ((کیلوگرم) | سفارشی | ||
| 8 | ارتفاع بلند (ملی متر) | سفارشی | ||
| 9 | سفر افقی | نوع محرک سفر | درایو فرکانس متغیر (VFD) | |
| روش ترمز | کنترل کنورتر فرکانس و ترمز الکترومغناطیسی | |||
| قدرت موتور سفر ((Kw) | سفارشی | |||
| حالت موقعیت (محور X) | موقعیت گذاری لیزر | |||
| دقت موقعیت گذاری محور X ((ملی متر) | ±5 | |||
| بدون بار | سرعت | 160 متر/دقیقه | ||
| شتاب | تنظیم شده در 0-0.5m/s2 | |||
| بارگذاری شده | سرعت | 160 متر/دقیقه | ||
| شتاب | تنظیم شده در 0-0.5m/s2 | |||
| 10 | بالا بردن و پایین آوردن | حالت بلند کردن و پایین آوردن | موتور کاهش دهنده درام را حرکت می دهد، که طناب سیم فولادی را حرکت می دهد | |
| روش ترمز | کنترل کنورتر فرکانس و ترمز الکترومغناطیسی | |||
| قدرت موتور بلند و پایین (KW) | سفارشی | |||
| دستگاه تشخیص بار | تشخیص سنسور فوتو الکتریکی | آره | ||
| محدودیت مکانیکی و الکتریکی | آره | |||
| سایر محصولات | تشخیص ظاهری محموله، محدوده تشخیص بیشتر از 20 میلی متر | |||
| حالت موقعیت (محور Y) | کد نوار یا موقعیت کد QR | |||
| دقت موقعیت محور Y ((ملی متر) | ±5 | |||
| بدون بار | سرعت | 60 متر/دقیقه | ||
| شتاب | 0.5m/s2 | |||
| بارگذاری شده | سرعت | 60 متر/دقیقه | ||
| شتاب | تنظیم شده در 0-0.3m/s2 | |||
| 11 | چنگال بار | نوع | چنگال صاف و بدون لرزش، سفارشی تک / دو چنگال چنگال | |
| حالت موقعیت | سوئیچ های نزدیک و رمزگذاری کننده ها | |||
| دقت موقعیت گذاری محور Z ((ملی متر) | ±5 | |||
| سرعت تمدید چنگال | 40 متر/دقیقه | |||
| زمان دوچرخه سواری (sec) | ده ها | |||
| دستگاه ضد لغزش بار | آره | |||
| نرخ قدرت موتور ((KW) | سفارشی | |||
| 12 | دستگاه نصب و عملکرد | عملکرد آژیر خطا | آره | |
| عملکرد خود تشخیص خطا | آره | |||
| عملکرد کاهش سرعت در محور X | آره | |||
| دستگاه توقف ترمز در محور X | آره | |||
| سیستم ترمز ایمنی محور X | آره | |||
| عملکرد کاهش سرعت ترمز محور Y | آره | |||
| دستگاه توقف ترمز در محور Y | آره | |||
| دستگاه تشخیص تنش طناب فولادی در محور Y | آره | |||
| سیستم پیشگیری از سقوط با سرعت بیش از حد محور Y | آره | |||
| دستگاه ضد ضربه برای ریل های بالا و ریل های زمین | آره | |||
| دستگاه ضد دخول پرسنل (چادر) | آره | |||
| دستگاه توقف اضطراری در دستگاه | آره | |||
| توقف اضطراری بالا و پایانی | آره | |||
| توقف اضطراری قفل الکترومکانیکی درب ایمنی | آره | |||
| فاصله های ایمنی | فاصله ای امن از توقف مکانیکی در محور X، Y و Z وجود دارد. | |||
| 13 | ضد تداخل و سایر توابع | بدون سیم | تمام کابل های استفاده از یک 128P و یا بالاتر از شبکه مس محافظ لایه | |
| تعداد زيادي از اسپاکر ها همزمان کار مي کنند | استفاده از فیلترها، برای فیلتر کردن هارمونیک ها | |||
| سایر محصولات | نصب حلقه های مغناطیسی در زیر کنورتر، برای افزایش توانایی ضد تداخل | |||
| عملکرد اصلاح خودآموز (تغییر خطای دستی) برای شیب جزئی قفسه ها | محور X، Y، Z همه استفاده از لیزر یا کدگذاری موقعیت، بنابراین انحراف می تواند با تنظیم دستی پارامترها اصلاح شود | |||
| کنترل سرعت | S- منحنی، به طوری که تغییرات سرعت از جرثقیل استیک نه تنها صاف در طول روند شتاب و کاهش سرعت، اما همچنین تعادل تغییرات شتاب و کاهش سرعت |
|||
| عملکرد حفاظت از بیش از حد | آره | |||
| عملکرد ضد ریختن صفحه بالای چنگال | آره | |||
| (اجاره) عملکرد تشخیص موقعیت | آره | |||
| (پاکاپ) بیش از حد عملکرد تشخیص | آره | |||
| 14 | ارتباطات | ارتباطات نوری مادون قرمز | ||
| 15 | شاخصهای پارامترهای ارتباطات مادون قرمز | مجهز به یک دستگاه کمکی کالیبراسیون لیزر داخلی، موازی با محور نوری، بدون تداخل سطح بازتابی | ||
| دامنه کار: 100-120000mm | ||||
| منبع نور: لیزر، مادون قرمز | ||||
| فرکانس: F3 | ||||
| زاویه باز شدن موثر فرستنده:1° | ||||
| سرعت انتقال: 100M bit/s | ||||
| نوع رابط:PROFINET IRT، Ethernet،PROFIsafe از طریق PROFINET | ||||
| 16 | ارتباط با WMS | اترنت | ||
| 17 | عملکرد قفل کردن با کانویر | توسعه خارجی و شبکه سازی برنامه | ||
| 18 | روش کنترل | سیمنز PLC | ||
| 19 | زبان HMI | چینی ها | ||
| 20 | نوع کار | تنها و بازیافت شده | ||
| 21 | منبع برق | AC 380V / 50Hz، 3 فاز 4 سیم، در بالاي ریل و کورس دانه، | ||
| 22 | سر و صدا (سرعت بالا) | کمتر از 80 دسیبل | ||
