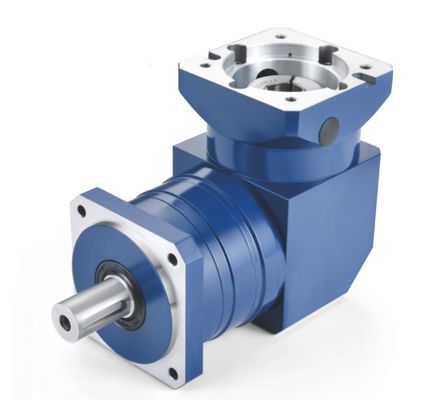

موتور Servo متناسب سری ZAF برای کاربردهای مختلف

  • Helical Gear Planetary Reducer ZAF Series Matching Servo Motor For Various Applications
محل منبع چین
نام تجاری CLX
گواهی N/A
شماره مدل ZAF060, ZAF090, ZAF115, ZAF140

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
نام محصول کاهنده چرخ دنده مارپیچی سری ZAF مواد ساختار تمام فلزی با آلیاژ آلومینیوم و فولاد
درخواست تجهیزات برق صنعتی چیدمان چرخ دنده کاهنده چرخ دنده حلزونی
برجسته کردن

کاهش دهنده سیاره ای چرخ دار,موتور Servo متناسب با کاهش دهنده سیاره ای,Reducer Gear Planetary سری ZAF

,

Planetary Reducer Matching Servo Motor

,

ZAF Series Planetary Gear Reducer
پیام بگذارید
توضیحات محصول

چرخ دنده ای Reducer سیاره ای ZAF سری تطبیق سرو موتور از تولید کنندگان مختلف برای کاربردهای مختلف

توضیحات محصول:

Reducer یک قطعه مستقل است که از انتقال گیرنده، انتقال کرم و انتقال کرم گیرنده تشکیل شده است که در یک پوسته سخت قرار دارد.معمولا به عنوان یک دستگاه انتقال کاهش بین انتقال اصلی و ماشین کار استفاده می شود.



جعبه های دنده ها معمولاً برای تجهیزات انتقال سرعت کم و چرخش بزرگ استفاده می شوند. با شبکه کردن تعداد کمی از دندان ها بر روی میله ورودی جعبه دنده ها با دنده های بزرگ بر روی میله خروجی،قدرت موتورهای الکتریکییک گیربکس معمولی نیز دارای چندین جفت دنده با همان اصل برای دستیابی به اثر کاهش سرعت مطلوب است.نسبت تعداد دندان ها بین دنده های بزرگ و دنده های کوچک نسبت انتقال است.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Reducer gear دارای ویژگی های حجم کوچک و انتقال تورک بزرگ است. Reducer gear بر اساس یک سیستم ترکیبی ماژولار طراحی و تولید شده است.با طیف گسترده ای از ترکیبات موتور، فرم های نصب و طرح های ساختاری. نسبت انتقال به طور دقیق برای پاسخگویی به شرایط عملیاتی مختلف و دستیابی به یکپارچه سازی الکترومکانیکی درجه بندی می شود.کاهش دهنده دنده دارای بهره وری انتقال بالا است، مصرف انرژی کم و عملکرد برتر



ویژگی ها:

1. انتقال چرخ دندانهای مستقیم را اتخاذ کنید، از طریق کاربری و درمان خاموش کردن، درمان اصلاح پروفایل دندان، اطمینان از عملکرد بدون مشکل، سر و صدا کم

2ساختار ساده، تولید انبوه و زمان تحویل سریع و عملکرد هزینه بالا

3. Reducer دارای طیف گسترده ای است که می تواند نیازهای اکثر Reducer در بازار را برآورده کند

پارامترهای فنی:

ابزار مارپیچی واحد ZAF060 ZAF090 ZAF115 ZAF140 نسبت مرحله
قدرت خروجی نامی Torque N.m 18 50 120 240 3 1
27 75 180 360 4
27 75 180 360 5
27 75 180 360 7
18 50 120 240 10
35 90 180 450 15 2
37 96 230 450 16
37 96 230 564 20
37 96 255 585 25
37 96 230 564 28
27 87 180 360 30
37 96 255 585 35
37 96 230 564 40
37 96 255 585 50
27 87 180 360 70
18 50 120 240 100
چرخش توقف اضطراری N.m 3 برابر گشتاور خروجی نامی
سرعت ورودی عادی r/m 3000 3000 3000 2000
حداکثر سرعت ورودی r/m 6000 6000 6000 3500
حداکثر نیروی شعاعی N 1200 2400 4300 9100
حداکثر نیروی محوری N 1100 2200 3900 8200
کارایی % تنها ((97%) دو برابر ((95%)
متوسط طول عمر h 20000
وزن کیلوگرم 1.4 3.7 8 16   1
1.6 4.2 8.9 17   2
لحظه ی بی وقفه کیلوگرم2 0.16 0.61 3.25 12.31 3 1
0.14 0.48 2.74 7.54 4
0.13 0.47 2.71 7.42 5
0.13 0.47 2.62 7.25 7
0.13 0.44 2.57 7.14 10
0.127 0.72 2.56 12.35 15 2
0.088 0.5 1.75 7.47 16
0.075 0.44 1.5 6.65 20
0.075 0.44 1.49 5.81 25
0.064 0.39 1.3 6.34 28
0.064 0.39 1.3 6.34 30
0.064 0.39 1.3 6.34 35
0.064 0.39 1.3 4.08 50
0.075 0.39 1.5 7.5 63
0.075 0.39 1.5 7.5 70
0.075 0.39 1.5 7.5 100
واکنش آرکیمین ¥5 ¥5 ¥5 ¥5 دقیق
¥10 ¥10 ¥10 ¥10 استاندارد
¥7 ¥7 ¥7 ¥7 دقیق
¥12 ¥12 ¥12 ¥12 استاندارد
سفتی چرخش N.M/arcmin 7 14 25 50
سر و صدا دی بی 65 65 70 75
روان کننده   روغن های مصنوعی
سطح حفاظت   IP65



موتور Servo متناسب سری ZAF برای کاربردهای مختلف 1

موتور Servo متناسب سری ZAF برای کاربردهای مختلف 2

موتور Servo متناسب سری ZAF برای کاربردهای مختلف 3

موتور Servo متناسب سری ZAF برای کاربردهای مختلف 4
